Beim Bosch Smart System den USB-Zugang finden
Beim Bosch Smart System den USB-Zugang finden: Kiox, Purion, LED Remote, System Controller & SmartphoneGrip
Wer bei einem Bosch Smart System E-Bike den richtigen USB-Zugang sucht, merkt schnell: Der Anschluss sitzt nicht immer dort, wo man ihn erwartet. Je nach verbautem Display, Remote, System Controller und Cockpit-Aufbau kann sich der Zugang an sehr unterschiedlichen Stellen befinden.
Besonders häufig entstehen Rückfragen bei Kiox 300, Kiox 500, Intuvia 100, Purion 200, Purion 400, Kiox 400C, LED Remote, Mini Remote, System Controller und SmartphoneGrip. Für Anwendungen wie den EBTsmart Unlock Key ist es wichtig, den richtigen USB-Zugang sicher zu finden und nicht versehentlich an der falschen Komponente zu suchen.
Grundsätzlich gilt: Beim Bosch Smart System / BES3 handelt es sich in den meisten Fällen um einen USB-C-Anschluss. Bei älteren Bosch-Systemen, also BES2 / Gen1 bis Gen4 ohne Smart System, findet man dagegen häufig Micro-USB beziehungsweise Bosch-spezifische Micro-A-/Micro-B-Anschlüsse am Display.
Wichtig: Bei Kiox 300 und Kiox 500 sitzt der gesuchte USB-Zugang in der Regel nicht am Display selbst. Meist befindet er sich an der LED Remote oder am System Controller im Oberrohr. Genau das ist einer der häufigsten Irrtümer beim Bosch Smart System.
Erster Schritt: Bosch Smart System oder älteres Bosch-System?
Bevor der USB-Anschluss gesucht wird, sollte zuerst geklärt werden, welches Bosch-System am Fahrrad verbaut ist. Diese Unterscheidung ist entscheidend, weil sich der USB-Zugang je nach Systemgeneration deutlich unterscheidet.
Typische Merkmale eines Bosch Smart System / BES3
- eBike Flow App
- LED Remote
- System Controller im Oberrohr
- Mini Remote
- Kiox 300
- Kiox 500
- Kiox 400C
- Purion 200
- Purion 400
- Intuvia 100
Typische ältere Bosch-Systeme / BES2
- Intuvia
- Purion
- Kiox BUI330
- Nyon
- SmartphoneHub
- Bosch Gen1, Gen2, Gen3 oder Gen4 ohne Smart System
Beim EBTsmart Unlock Key geht es um das Bosch Smart System. Dort wird in den meisten Fällen ein USB-C-Zugang gesucht. Der Anschluss sitzt aber nicht zwangsläufig am Display.

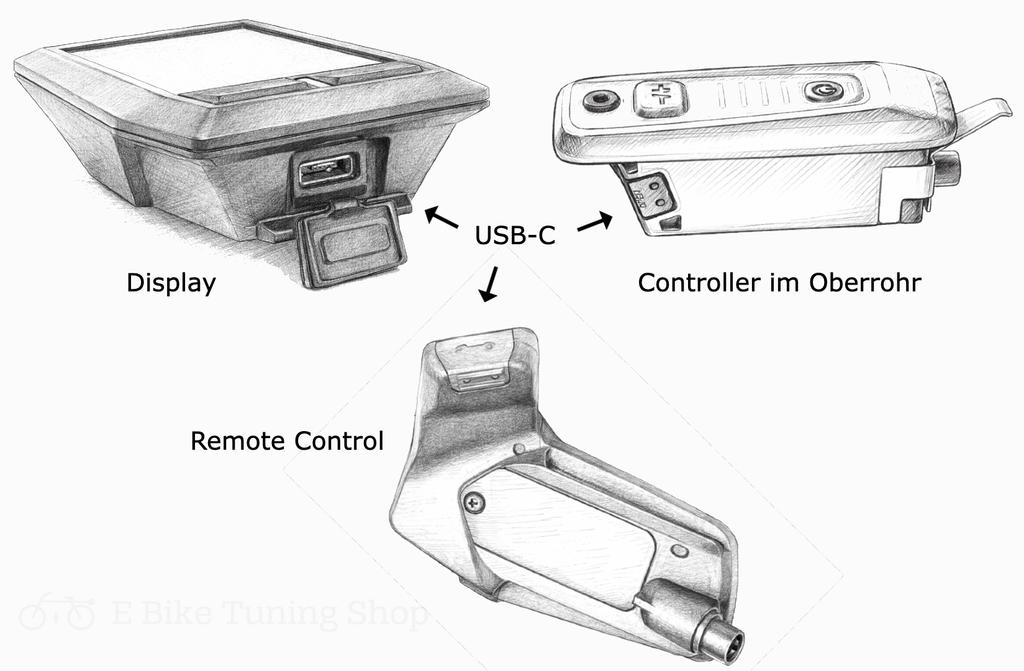

Wo sitzt der USB-Zugang beim Bosch Smart System?
Der schnellste Weg ist die Frage: Welches Cockpit ist verbaut? Entscheidend ist also nicht nur der Motor, sondern die Kombination aus Display, Remote und Controller.
| Setup | Wo ist der USB-Zugang? | Typischer Anschluss | Hinweis |
|---|---|---|---|
| Kiox 300 / Kiox 500 mit LED Remote | An der LED Remote am Lenker | USB-C Diagnose-/Service-Port | Unterseite oder Rückseite der LED Remote prüfen. Der Anschluss sitzt meist hinter einer kleinen Schutzkappe. |
| Kiox 300 / Kiox 500 mit Mini Remote + System Controller | Am System Controller im Oberrohr | USB-C Diagnose-/Service-Port | Der Anschluss liegt häufig unter oder seitlich am System Controller. Je nach Rahmen kann er schwer sichtbar sein. |
| LED Remote | Direkt an der Remote | USB-C | Meist an der Unterseite, geschützt durch eine Gummi- oder Kunststoffkappe. |
| System Controller | Im Oberrohr | USB-C | Bei manchen Rahmen ist der Zugang verdeckt. Nicht mit Gewalt hebeln oder den Controller beschädigen. |
| Intuvia 100 | In der Regel nicht am Display selbst | Display drahtlos angebunden | Bei Intuvia 100 stattdessen LED Remote, System Controller oder Purion 200 prüfen. |
| Purion 200 | Am Purion 200 selbst | USB-C | Seitlich oder unten nach einer Abdeckung suchen. Je nach Montageposition kann der Zugang schlecht sichtbar sein. |
| Purion 400 | Am Purion 400 selbst | USB-Port mit Schutzkappe | Direkt am Gerät nach einer Schutzkappe suchen. Je nach Einbau kann der Zugang verdeckt sein. |
| Kiox 400C | Direkt am integrierten Display | USB-C-Ladeanschluss | Der USB-C-Port sitzt am Displaygehäuse und ist durch eine Schutzkappe abgedeckt. |
| SmartphoneGrip | Am SmartphoneGrip selbst | USB-Ladeanschluss | Der Anschluss dient primär zum Laden des Smartphones. Für technische Anwendungen sollte geprüft werden, ob LED Remote oder System Controller der richtige Zugang ist. |
Merksatz: Bei Kiox 300 und Kiox 500 nicht zuerst am Display suchen. Beim Bosch Smart System sitzt der gesuchte USB-C-Zugang häufig an der LED Remote oder am System Controller.
Kiox 300 und Kiox 500: nicht am Display suchen
Einer der häufigsten Fehler ist die Annahme, dass der USB-Zugang direkt am Kiox 300 oder Kiox 500 sitzt. Beim Bosch Smart System ist das meist nicht der Fall. Das Display ist Teil des Cockpits, der relevante USB-C-Zugang sitzt aber häufig an der Bedieneinheit.
Wenn dein Bike ein Kiox 300 oder Kiox 500 mit LED Remote hat, solltest du zuerst die LED Remote am Lenker prüfen. Suche auf der Unterseite oder Rückseite nach einer kleinen Schutzkappe.
Wenn dein Bike dagegen eine Mini Remote und einen System Controller im Oberrohr hat, sitzt der Zugang meist am System Controller. Bei manchen Rahmen ist dieser Anschluss nur schwer zu erkennen oder erst nach vorsichtigem Lösen der Einheit erreichbar.
Hinweis: Bitte keine Abdeckungen mit Gewalt entfernen. Wenn der Anschluss nicht eindeutig sichtbar ist, sollten Fotos vom Cockpit, der Remote und dem System Controller an den Support gesendet werden.
System Controller im Oberrohr: häufigster Sonderfall
Viele moderne Bosch Smart System E-Bikes verwenden einen System Controller im Oberrohr. In Kombination mit einer Mini Remote ist dies ein sehr typischer Aufbau.
In diesem Fall ist der USB-C-Zugang häufig nicht direkt sichtbar. Er kann unter dem Controller, seitlich am Bauteil oder durch die Rahmenform verdeckt liegen. Je nach Fahrradhersteller ist der Controller sehr sauber in den Rahmen integriert, wodurch der Zugang schwerer zu finden ist.
Wichtig: Der System Controller sollte nicht gewaltsam herausgehebelt werden. Wenn du unsicher bist, ob und wie der Controller gelöst werden kann, solltest du nicht weiterprobieren, sondern Fotos an den Support senden.
Intuvia 100: drahtloses Display, USB meist woanders
Das Intuvia 100 wird beim Bosch Smart System häufig falsch eingeschätzt. Es ist ein drahtlos angebundenes Display. Deshalb sollte der USB-Zugang in der Regel nicht am Intuvia 100 selbst gesucht werden.
Stattdessen solltest du prüfen, welche weitere Bedieneinheit verbaut ist. Häufig sitzt der gesuchte Zugang an der LED Remote, am System Controller oder bei manchen Setups am Purion 200.
Purion 200, Purion 400 und Kiox 400C
Beim Purion 200 sitzt der USB-C-Zugang typischerweise direkt an der Einheit. Je nach Montageposition ist die Schutzkappe seitlich oder unten zu finden.
Beim Purion 400 befindet sich der USB-Zugang ebenfalls direkt an der Einheit. Auch hier ist der Anschluss normalerweise durch eine Schutzkappe geschützt.
Beim Kiox 400C ist ein USB-C-Anschluss direkt am Display möglich. Dieser wird häufig als Ladeanschluss beschrieben. Wichtig ist aber: Nicht jeder sichtbare USB-Port ist automatisch der richtige technische Zugang für jede Anwendung.
SmartphoneGrip: nicht mit Diagnoseanschluss verwechseln
Der SmartphoneGrip besitzt ebenfalls einen USB-Anschluss. Dieser dient primär zum Laden eines Smartphones, wenn nicht kabellos geladen wird oder das jeweilige Smartphone nicht induktiv geladen werden kann.
Für technische Anwendungen sollte daher immer geprüft werden, ob wirklich der SmartphoneGrip verwendet werden soll oder ob der relevante Zugang an der LED Remote, am System Controller oder an einer anderen Bosch Smart System Komponente sitzt.
USB-Zugang beim Bosch Smart System finden: empfohlene Reihenfolge
- Prüfe zuerst, ob es sich wirklich um ein Bosch Smart System / BES3 handelt.
- Identifiziere das verbaute Cockpit: Kiox 300, Kiox 500, Intuvia 100, Purion 200, Purion 400, Kiox 400C oder SmartphoneGrip.
- Bei Kiox 300 oder Kiox 500: zuerst LED Remote prüfen.
- Bei Mini Remote: System Controller im Oberrohr prüfen.
- Bei Intuvia 100: nicht am Display suchen, sondern die Bedieneinheit prüfen.
- Bei Purion 200, Purion 400 und Kiox 400C: direkt am Gerät nach einer Schutzkappe suchen.
- Schutzkappen vorsichtig öffnen und nach der Nutzung wieder vollständig schließen.
Sonderfälle: warum der USB-Zugang manchmal schwer zu finden ist
1. Der Anschluss ist hinter einer Schutzkappe versteckt
Viele USB-Anschlüsse am Bosch E-Bike sind sehr unauffällig geschützt. Die Schutzkappe kann klein, schwarz oder bündig ins Gehäuse integriert sein. Besonders bei dunklen Cockpits ist sie leicht zu übersehen.
2. Der Rahmen verdeckt den Zugang
Bei manchen E-Bikes ist der System Controller tief in das Oberrohr integriert. Der USB-C-Port kann dadurch schwer erreichbar oder nur teilweise sichtbar sein.
3. Herstellerabhängige Cockpit-Lösungen
Fahrradhersteller integrieren Bosch-Komponenten unterschiedlich. Besonders bei vollintegrierten Cockpits, E-MTBs, Carbonrahmen, SUV-E-Bikes oder Kompakträdern kann der Zugang anders liegen als erwartet.
4. Kiox 300 / Kiox 500 wird mit dem alten Kiox verwechselt
Das ältere Bosch Kiox BUI330 aus dem BES2-System hatte einen USB-Anschluss direkt am Display. Kiox 300 und Kiox 500 gehören dagegen zum Smart System. Hier sitzt der gesuchte Zugang meist nicht am Display.
5. USB-C bedeutet nicht automatisch Smart System
Ein USB-C-Anschluss ist ein starkes Indiz, aber nicht allein entscheidend. Wichtig ist immer die Kombination aus Bosch-System, Display, Remote und Controller.
Unterschied zu älteren Bosch-Systemen
Bei älteren Bosch-Systemen, also BES2 / Gen1 bis Gen4 ohne Smart System, sitzt der USB-Zugang häufig direkt am Display oder an der Bedieneinheit. Dort kommen meist Micro-USB oder Bosch-spezifische Micro-A-/Micro-B-Kabel zum Einsatz.
| Bosch-Komponente | System | Typischer USB-Zugang | Anschluss |
|---|---|---|---|
| Intuvia | BES2 / Gen1–Gen4 | Am Display | Micro-USB / Micro-A-Micro-B |
| Kiox BUI330 | BES2 | Am Display | Micro-USB |
| Nyon | BES2 | Am Display | Micro-USB / Micro-A-Micro-B |
| Purion | BES2 | An der Bedieneinheit | Service-/Diagnose-USB |
Diese älteren Systeme sind nicht mit dem Bosch Smart System zu verwechseln. Wenn ein Kunde also von „Kiox“ spricht, muss immer geklärt werden, ob es sich um das ältere Kiox BUI330 oder um Kiox 300 / Kiox 500 handelt.
Wichtige Hinweise zur Nutzung des USB-Anschlusses
- Nur ein passendes, hochwertiges Kabel verwenden.
- USB-C-Stecker nicht mit Gewalt einführen.
- Schutzkappen nicht abreißen oder beschädigen.
- Keine feuchten oder verschmutzten Stecker verwenden.
- USB-Verbindungen nicht bei Regen oder Nässe herstellen.
- Nach der Nutzung die Schutzkappe wieder vollständig schließen.
- Bei Widerstand oder Unsicherheit nicht weiterdrücken, sondern Support kontaktieren.
Wichtig: USB-Anschlüsse am Bosch E-Bike sind empfindliche Service- beziehungsweise Ladeanschlüsse. Sie sollten vorsichtig behandelt und nach der Nutzung wieder vollständig verschlossen werden.
Mini-FAQ: USB-Zugang Bosch Smart System
Ich habe Kiox 300 oder Kiox 500 – warum finde ich am Display keinen USB-Port?
Weil der gesuchte Anschluss bei diesem Setup normalerweise nicht am Display sitzt. Prüfe zuerst die LED Remote. Wenn eine Mini Remote verbaut ist, prüfe den System Controller im Oberrohr.
Was ist der häufigste USB-Ort beim Bosch Smart System?
Sehr häufig ist es die LED Remote oder der System Controller. Besonders bei Setups mit Mini Remote sitzt der USB-C-Zugang oft am System Controller im Oberrohr.
Hat das Intuvia 100 einen USB-Port?
Beim Intuvia 100 sollte im Smart System normalerweise nicht am Display selbst gesucht werden. Das Display ist drahtlos angebunden. Prüfe stattdessen LED Remote, System Controller oder Purion 200.
Ist der Anschluss beim Bosch Smart System immer USB-C?
In den meisten Fällen ja. Beim Bosch Smart System sind die relevanten Zugänge typischerweise USB-C. Es kann aber je nach Komponente zwischen Diagnose-/Service-Port und Ladeanschluss unterschieden werden.
Warum finde ich den Anschluss trotz Suche nicht?
Der Anschluss kann durch eine Schutzkappe verdeckt, durch die Rahmenform schlecht sichtbar oder unter einer integrierten Einheit verborgen sein. In diesem Fall sollten keine Bauteile mit Gewalt gelöst werden.
Was soll ich dem Support schicken?
Am hilfreichsten sind scharfe Fotos vom Lenker-Cockpit, vom Display, von der Remote, vom Oberrohr und vom System Controller. So lässt sich meist schnell erkennen, wo der richtige USB-Zugang sitzt.
Fazit
Der USB-Zugang am Bosch Smart System hängt stark vom verbauten Cockpit ab. Bei Kiox 300 und Kiox 500 sitzt der Anschluss meist nicht am Display, sondern an der LED Remote oder am System Controller. Beim Intuvia 100 sollte ebenfalls nicht zuerst am Display gesucht werden, da es drahtlos angebunden ist.
Bei Purion 200, Purion 400, Kiox 400C und SmartphoneGrip sitzt der Anschluss dagegen häufig direkt an der jeweiligen Einheit. Entscheidend ist immer: Erst das Bosch-System und das Cockpit identifizieren, dann gezielt nach dem passenden USB-Zugang suchen.
